Einleitung
Die Netzwerkvirtualisierung stellt einen essenziellen Bestandteil moderner IT-Infrastrukturen dar. Sie erweitert das klassische Konzept der Servervirtualisierung auf die Netzwerkebene und ermöglicht es, physische Netzwerke in flexible, softwarebasierte Netzwerkstrukturen zu überführen. Dadurch lassen sich Netzwerke dynamisch bereitstellen, verwalten und skalieren. In diesem Beitrag werden die grundlegenden Prinzipien, Technologien und Einsatzgebiete der Netzwerkvirtualisierung detailliert erklärt.
Inhalt
- Einleitung
- Fazit
1. Grundlagen der Netzwerkvirtualisierung
Netzwerkvirtualisierung ist der Prozess, bei dem physische Netzwerkressourcen wie Switches, Router, Firewalls oder Netzwerkschnittstellen in virtuelle Instanzen abstrahiert werden. Dabei wird eine logische Netzwerkinfrastruktur geschaffen, die unabhängig von der zugrunde liegenden Hardware funktioniert.
1.1 Komponenten
- Virtuelle Netzwerkschnittstellen (vNICs): Ermöglichen VMs oder Containern den Zugang zum virtuellen Netzwerk.
- Virtuelle Switches (vSwitches): Simulieren die Funktionalität physischer Switches in Software.
- Virtuelle Router und Firewalls: Softwarebasierte Netzwerkelemente zur Steuerung des Datenverkehrs und der Sicherheit.
- Overlay-Netzwerke: Virtuelle Netzwerke, die über bestehende physische Netzwerke gelegt werden (z. B. VXLAN).
2. Architektur

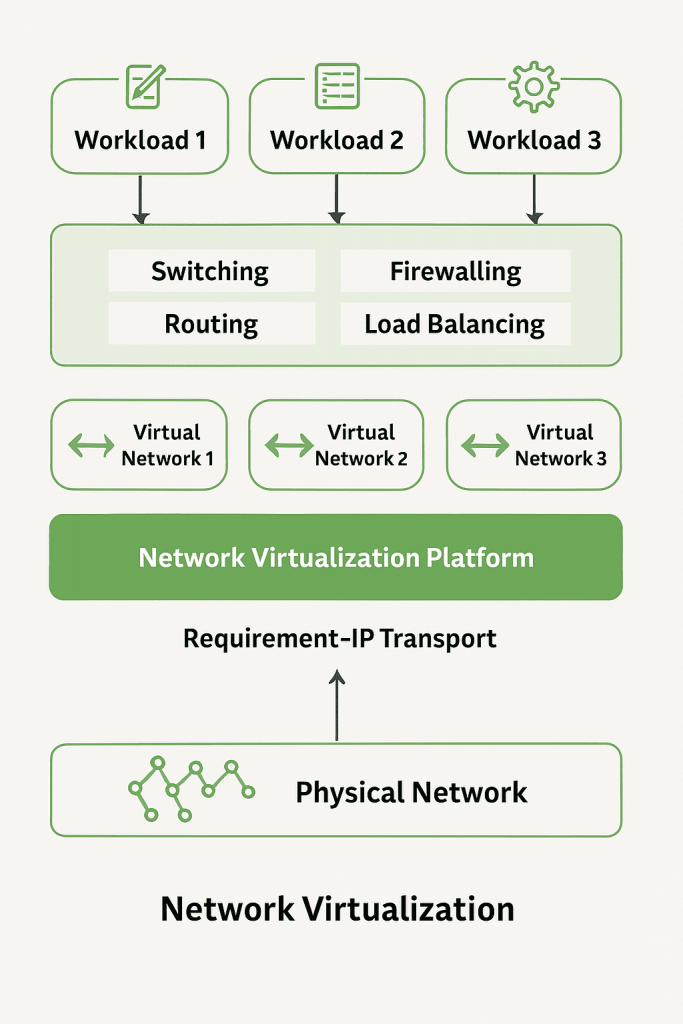

Erläuterung des Diagramms zur Netzwerkvirtualisierung
Das dargestellte Diagramm veranschaulicht den grundlegenden Aufbau und Ablauf der Netzwerkvirtualisierung in einer modernen IT-Infrastruktur. Es zeigt, wie Workloads (Anwendungen oder Dienste) über eine virtualisierte Netzwerkplattform miteinander verbunden werden und dabei verschiedene Netzwerkfunktionen softwarebasiert abgebildet sind. Die Struktur ist schichtweise aufgebaut – von den Applikationen bis hin zur physischen Netzwerkschicht.
A. Workloads (oben)
Die drei Workloads (z. B. Webserver, Datenbankdienste, Applikationen) stellen eigenständige, voneinander unabhängige Anwendungen dar, die Netzwerkfunktionen benötigen, um miteinander und mit externen Systemen zu kommunizieren.
B. Virtuelle Netzwerkfunktionen
Zwischen den Workloads und den virtuellen Netzwerken befinden sich softwaredefinierte Netzwerkfunktionen:
- Switching – Vermittlung von Datenpaketen auf Layer-2-Ebene.
- Routing – Verbindung unterschiedlicher Subnetze auf Layer-3-Ebene.
- Firewalling – Kontrollierter Datenverkehr durch definierte Sicherheitsregeln.
- Load Balancing – Verteilung von Anfragen auf mehrere Systeme zur Lastverteilung.
Diese Funktionen werden nicht mehr durch physische Geräte, sondern über Software realisiert – innerhalb von Hypervisoren, SDN-Controllern oder virtuellen Appliances.
C. Virtuelle Netzwerke
Jeder Workload wird in ein isoliertes virtuelles Netzwerk (Virtual Network 1–3) eingebunden. Diese Netzwerke simulieren logische Verbindungen, die unabhängig von der physischen Infrastruktur arbeiten. Die Kommunikation zwischen den virtuellen Netzwerken erfolgt auf Basis vordefinierter Regeln und Richtlinien – etwa über Tunnelprotokolle wie VXLAN oder GRE.
D. Netzwerkvirtualisierungsplattform
Die zentrale Komponente bildet die Network Virtualization Platform. Sie verwaltet, orchestriert und abstrahiert sämtliche virtuellen Netzwerkdienste. Beispiele hierfür sind:
- VMware NSX
- Microsoft Hyper-V SDN
- Cisco ACI
- Open vSwitch mit SDN-Controller
Diese Plattform sorgt dafür, dass die virtuellen Netzwerke korrekt auf dem zugrunde liegenden physischen Netzwerk abgebildet werden.
E. IP-Transport & physisches Netzwerk
Die unterste Ebene bildet das physische Netzwerk, bestehend aus Routern, Switches, Firewalls und Verkabelung. Die Netzwerkvirtualisierungsplattform verwendet dieses physische Netzwerk ausschließlich für den IP-basierten Transport der logisch getrennten Datenströme.
Die logische Trennung durch die virtuelle Schicht ermöglicht es, viele unabhängige Netzwerke über dasselbe physische Backbone zu betreiben – mit minimalen Störungen und hoher Effizienz.
Zusammengefasst stellt das Diagramm den Schichtenaufbau einer virtualisierten Netzwerkumgebung dar, bei dem Anwendungen auf virtualisierte Netzwerke zugreifen, die über eine zentrale Plattform verwaltet und über ein gemeinsames physisches Netzwerk transportiert werden.
3. Vorteile der Netzwerkvirtualisierung
| Vorteil | Beschreibung |
|---|---|
| Flexibilität | Schnelle Bereitstellung neuer Netzwerke ohne physische Änderungen |
| Effizienz | Bessere Auslastung der Netzwerkressourcen |
| Skalierbarkeit | Einfache Erweiterung um neue virtuelle Komponenten |
| Sicherheit | Segmentierung durch virtuelle Firewalls und Mikrosegmentierung |
| Automatisierung | Integration in CI/CD-Pipelines, Software Defined Networking (SDN) möglich |
4. Einsatzszenarien
4.1 Rechenzentren und Cloud
- Dynamisches Erstellen von virtuellen Netzwerken für Mieter (Multi-Tenant-Umgebungen).
- Nutzung von Overlay-Technologien wie VXLAN für logische Netzwerke.
4.2 DevOps & Testumgebungen
- Simulieren komplexer Netzwerkstrukturen in isolierten Testumgebungen.
- Automatisierte Bereitstellung durch Infrastructure-as-Code (z. B. Terraform + Ansible).
4.3 Sicherheitsarchitekturen
- Mikrosegmentierung innerhalb eines Netzwerks zur Feinsteuerung des Datenflusses.
- Virtuelle Firewalls und Zugriffskontrollen pro VM oder Container.
5. Technologien und Tools
| Technologie / Tool | Beschreibung |
| VMware NSX | Netzwerk- und Sicherheitsvirtualisierung für VMware-Umgebungen |
| Microsoft Hyper-V SDN | Netzwerkvirtualisierung in Windows Server |
| Open vSwitch (OVS) | Open-Source vSwitch für KVM und andere Plattformen |
| Cisco ACI | SDN-Lösung mit zentraler Netzwerksteuerung |
| VXLAN | Overlay-Netzwerkprotokoll für Layer-2 über Layer-3-Verbindungen |
6. Herausforderungen
- Komplexität: Die Planung und Verwaltung virtueller Netzwerke kann komplexer sein als bei physischen Netzwerken.
- Kompatibilität: Nicht alle Tools und Geräte unterstützen jede Virtualisierungstechnologie.
- Transparenz: Fehleranalyse ist schwieriger, da virtuelle Netzwerke nicht sichtbar sind wie physische.
Fazit
Netzwerkvirtualisierung ist ein mächtiges Werkzeug, das IT-Abteilungen eine enorme Flexibilität und Effizienz bietet. In Verbindung mit Cloud-Technologien und DevOps-Ansätzen bildet sie die Grundlage für moderne, skalierbare und sichere IT-Infrastrukturen. Dennoch sind Know-how, geeignete Werkzeuge und strategische Planung notwendig, um den maximalen Nutzen daraus zu ziehen.
Quellenverzeichnis
- Cisco – Application Centric Infrastructure (ACI)
https://www.cisco.com/c/de_de/solutions/data-center-virtualization/application-centric-infrastructure/index.html
Informationsquelle zu SDN und Netzwerkvirtualisierung in Rechenzentren. - Red Hat – Understanding Virtual Networking
https://www.redhat.com/en/topics/virtualization/what-is-virtual-networking
Technische Einführung in die Konzepte der virtuellen Netzwerke.
Schlagwörter: Netzwerkvirtualisierung, vSwitch, VXLAN, Overlay-Netzwerk, SDN, NSX, Open vSwitch, Mikrosegmentierung, Rechenzentrum, DevOps, Container, CI/CD, Hypervisor
